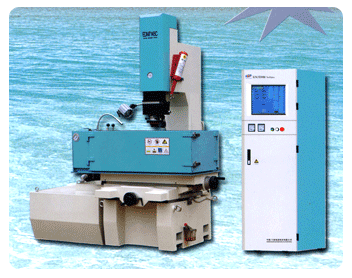

EDM7145C觸摸屏數控電火花成型機

EDM7145C觸摸屏數控電火花成型機

·ZCNC-50控制電源箱特性：
    本機在保持了原有數控機床的功能和性能的基礎上，選用PⅢ-CPU工控機和觸摸屏控制，具有快捷和靈活的操作模式及友好的人機操作界面，使用簡單，性能穩定、外形美觀，整機采用新器件提高了集成度和可靠性。安全性能符合GB13567-1998《電火花加工機床安全防護技術要求》。在功能上增設Z軸坐標定位等實用功能。微精加工時，脈寬達到0.1uS。在高效、低損耗基礎上表面粗糙度達到了Ra≤0.4um，處于國內領先水平。
輸入額定電壓 INPUT VOLTAGE 380V
輸入功率 MAX.INPUT POWER 4KW
加工電流 MAX.OUTPUT CURRENT 50A
加工速度 MAX.MATERIAL REMOVAL RATE 500mm3/min
最小電極損耗 ELECTRODE WEAR RATIO <0.2%
加工粗糙度 BEST SUTFACE FINISHING Ra≤0.4um
控制柜尺寸 PACKING DIMENSIONS OF CONTROLLEP 560x695x1685mm
控制柜重量 CONTROLLER WEIGHT 200kg
·EDM7145C機床：
工作臺尺寸 WORK TABLE SIZE 450x700mm
工作液糟內徑尺寸 WORK TANK SIZE（INNER）1150x660x405mm
X軸行程 X AXIS TRAVEL 450mm
Y軸行程 Y AXIS TRAVEL 350mm
Z軸行程 Z AXIS TRAVEL 220mm(220mm)
電極重量 MAX ELECTRODR WEIGHT 75kg
工作重量 MAX WORKPIECE WEIGHT 800kg
電極板距工作臺面 ELECTRODE PLATEN TO WORK TABLE 295-735mm
過濾箱容量 DIELECTRIC CAPACITY 500L
機床重量 MACHINE WEIGHT 1500kg
機床外形尺寸 MACHINE SIZE 1200x1400x2100mm


訂貨須知：
一、① EDM7145C觸摸屏數控電火花成型機的產品名稱與型號;② EDM7145C觸摸屏數控電火花成型機的規格;③EDM7145C觸摸屏數控電火花成型機是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的EDM7145C觸摸屏數控電火花成型機的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.hengwangxing.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
